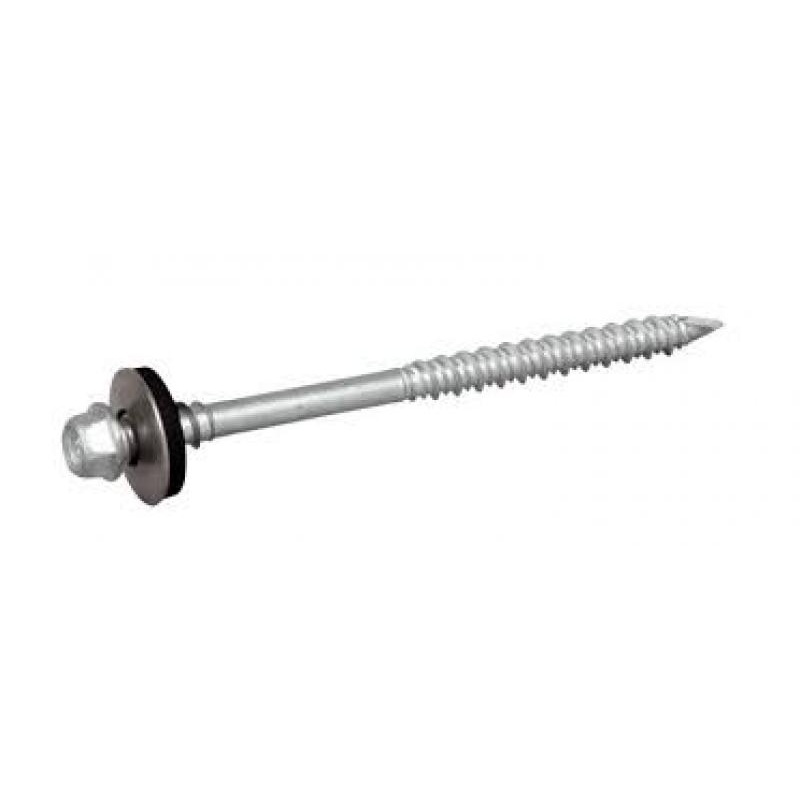

6,3x310 SANDW.betoonikr. 6k/8v terav Ruspert/C3-100tk

Otsaku/padruni tüüp TX30
Pea diameeter 12
Välisdiameeter (mm) 8
Pikkus (mm) 130
Keerme pikkus (mm) 60
Detaili paksus (mm) 70
Sertifikaadid RISE CorrSeal
Kasutuskeskkond Välitingimus
Korrosiooniklass C4
Pea tüüp/kuju Peitpea

Materjal, kuhu kinnitatakse Betoon, Õõnespaneel, Kivi
Korrosiooniklass C4
Otsaku TX30
Pea diameeter 12
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Pikkus (mm) 92
Detaili paksus (mm) 57/42
Puurimissügavus (mm) 45/60
Pingutusmoment paigaldamisel 15
Kasutuskeskkond Välitingimus
Pea tüüp/kuju Peitpea

Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Kirjeldus
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Pinnatöötlus CorrSeal annab vastavalt Rootsi tüübikinnitusele 15-aastase vastupidavuse korrodeeruvusklassi C4 puhul. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C4 väliskeskkonnad, kus esineb märgatavas koguses õhusaastet või mõõdukas koguses soola, näiteks tööstuspiirkonnad ja rannikualad.
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti.
Betoonikruvi ECS on läbikarastatud ning sellega seoses tundlik viltuse sissekruvimise vastu. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
ESSVE betoonikruvi EBS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et paigaldada betoonikruvi koos allesjääva puurimistolmuga. Vastasel juhul ei ole võimalik kruvi paigaldada õige sügavuseni.

Kasutusvaldkond

ESSVE kergbetoonikruvi kasutatakse kinnitamiseks poorsetesse materjalidesse, nagu kergbetoon ja kergklinker (nimetatakse ka lecaks, ytongiks, sinibetooniks jne). Kergbetoonikruvi saab kasutada puit- ja teraskarkassi sõrestikupostide montaažiks, alustalamontaažiks, puitsisustustoodete ülespanekuks, isolatsiooni kinnitamiseks jne. Isolatsiooni montaažil võib kasutada nt ESSVE isolatsioonihoidja seibi Ø90 mm, art. nr 36122.

Kruvi klassifitseerub korrosiooniklassi C4, mis tähendab, et see toimib suurepäraselt nii sise- kui ka väliskeskkonnas.
Kirjeldus

Kergbetoonikruvi keere on disainitud poorsete materjalide jaoks nagu kergbetoon ja kergklinker. Peitpeaga kruvi on varustatud lõikavate soontega, et minimeerida ülepingutamise riski ja kergendada süvistamist puitu.
Paigaldamine

Kergbetoonikruvi kruvitakse otse kergbetooni/-klinkerisse, s.t mingit ettepuurimist ei ole vaja. Monteerimiseks soovitatakse momentkruvikeerajat. Kruvi ülepingutamise vältimiseks tuleb kruvikeerajal kasutada madalaid pöördeid. Ülepingutamine võib tähendada, et keere puruneb nihkel, mille tagajärjel väheneb koormustaluvus tugevasti ning tuleb teostada uus montaaž.
Materjal, kuhu kinnitatakse Kergbetoon
Korrosiooniklass C4
Otsaku TX30
Pea diameeter 12
Välisdiameeter (mm) 8
Pikkus (mm) 180
Keerme pikkus (mm) 100
Detaili paksus (mm) 80
Pinnatöötlus CorrSeal
Heakskiidud RISE CorrSeal
Kasutuskeskkond Välitingimus
Pea kuju Peitpea

Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Kirjeldus
kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Läikivaks tsingitud pinnatöötlus sobib paigaldustöödeks siseruumides, kus korrodeeruvusklassiks on C1. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C1 sisekeskkonnad, kus on köetavad ruumid, madal õhuniiskus ja vähene saaste hulk, nt kontorid, poed, koolid ja hotellid.
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti (nt kiilankrud).
Betoonikruvi ECS on läbikarastatud ning seetõttu tundlik viltusele sissekruvimisele. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
Betoonikruvi ECS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et betoonikruvi saavutaks õige paigaldussügavuse sõltumata võimalikust auku jäänud puurimistolmust.
Korrosiooniklass C1
Materjal, kuhu kinnitatakse Betoon, Õõnespaneel, Kivi
Padruni tüüp 13 mm
Pea diameeter 17.5
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Paigaldussügavus (mm) 35
Pikkus (mm) 40
Detaili paksus (mm) 5
Puurimissügavus (mm) 45
Pingutusmoment paigaldamisel 15
Pea kuju Kuuskantpea äärikuga
Pinnatöötlus Tsink pinnakattega
Kasutuskeskkond Sisetingimus

Betoonikruvid Multi Layer Kuuskant kraega CE vastab EN 14592
