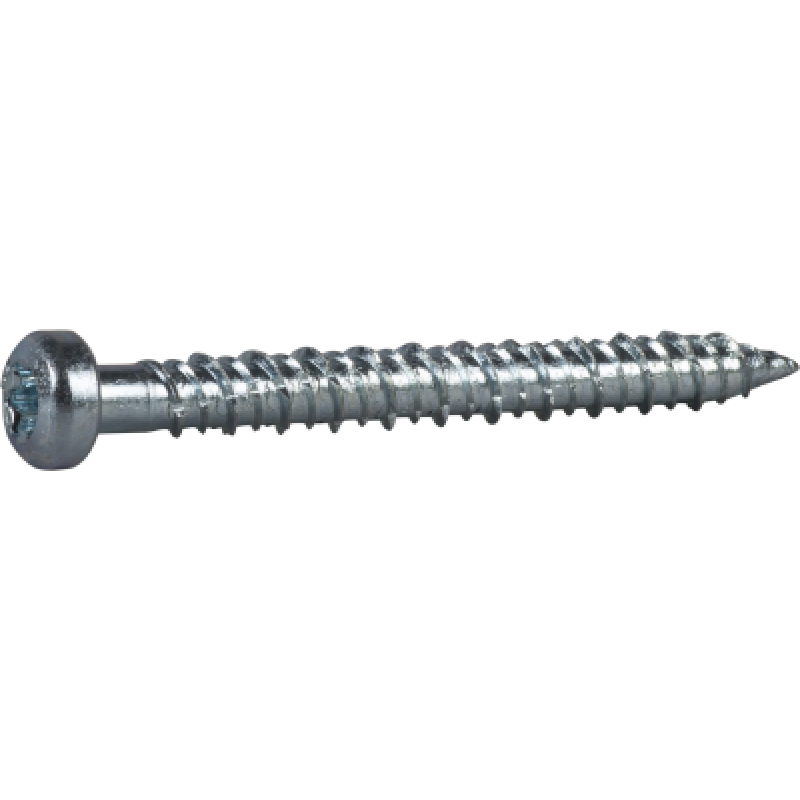

6,3x60 betoonikruvi üp. tx30/ts/C1-100tk(8)
Pea diameeter 10
Välisdiameeter (mm) 6.3
Puuri diameeter (mm) 5
Pikkus (mm) 60
Kasutuskeskkond Sisetingimus
Korrosiooniklass C1
Pea tüüp/kuju Kumerpea
-
Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
-
Kirjeldus
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Läikivaks tsingitud pinnatöötlus sobib paigaldustöödeks siseruumides, kus korrodeeruvusklassiks on C1. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C1 sisekeskkonnad, kus on köetavad ruumid, madal õhuniiskus ja vähene saaste hulk, nt kontorid, poed, koolid ja hotellid.
-
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti (nt kiilankrud).
Betoonikruvi ECS on läbikarastatud ning seetõttu tundlik viltusele sissekruvimisele. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
Betoonikruvi ECS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et betoonikruvi saavutaks õige paigaldussügavuse sõltumata võimalikust auku jäänud puurimistolmust.
Pea diameeter 12
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Pikkus (mm) 112
Kasutuskeskkond Sisetingimus
Korrosiooniklass C1
Pea tüüp/kuju Peitpea
Korrosiooniklass C4
Otsaku TX30
Pea diameeter 12
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Pikkus (mm) 92
Detaili paksus (mm) 57/42
Puurimissügavus (mm) 45/60
Pingutusmoment paigaldamisel 15
Kasutuskeskkond Välitingimus
Pea tüüp/kuju Peitpea
Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Kirjeldus
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Pinnatöötlus CorrSeal annab vastavalt Rootsi tüübikinnitusele 15-aastase vastupidavuse korrodeeruvusklassi C4 puhul. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C4 väliskeskkonnad, kus esineb märgatavas koguses õhusaastet või mõõdukas koguses soola, näiteks tööstuspiirkonnad ja rannikualad.
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti.
Betoonikruvi ECS on läbikarastatud ning sellega seoses tundlik viltuse sissekruvimise vastu. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
ESSVE betoonikruvi EBS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et paigaldada betoonikruvi koos allesjääva puurimistolmuga. Vastasel juhul ei ole võimalik kruvi paigaldada õige sügavuseni.
Paigaldussügavus (mm) 25
Kasutuskeskkond Välitingimus
Heakskiidud CE, ETA
Südamiku diameeter (mm) 4,3
Pea kuju Kuuskantpea
Pingutusmoment paigaldamisel 10
Põhimaterjalid Teras
Korrosiooniklass C3
Välisdiameeter (mm) 6,3
Pea diameeter 19
Tihendseibi diameeter (mm) 19
Puuri diameeter (mm) 5,2
Puurimissügavus (mm) 35
Pikkus (mm) 310
Tihendseib Roostevaba teras koos EPDM tihendseibiga
Detaili paksus (mm) 280
Materjal, kuhu kinnitatakse Betoon, Õõnes tellis, Tellis, Puit
Min ristkoormuse kaugus servast 50
Min tõmbekoormus kaugus servast 40
Omavaheline kaugus min (mm) 100
Padruni tüüp 8 mm
Paigaldussügavus tellises (mm) 40
Paigaldussügavus betoonis (mm) 25
Pinnatöötlus Ruspert
ESSVE betoonikruvi Sandwich Element sobib sandwich-paneelide paigaldamiseks betooni, tellisesse, auktellisesse ning puidust aluspinnale. Paigaldamisel betooni, tellisesse ja auktellisesse tuleb ette puurida 5,0 mm puuriga.
Kruvi on betoonikeermega ja valmistatud Ruspert pinnatöötlusega karastatud terasest. Seib on roostevabast terasest ning vulkaniseeritud EPDM-kummist tihendiga. Kruvil on kuuskantpea.
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Pinnatöötlus CorrSeal annab vastavalt Rootsi tüübikinnitusele 15-aastase vastupidavuse korrodeeruvusklassi C4 puhul. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C4 väliskeskkonnad, kus esineb märgatavas koguses õhusaastet või mõõdukas koguses soola, näiteks tööstuspiirkonnad ja rannikualad.
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti (nt kiilankrud).
Betoonikruvi ECS on läbikarastatud ning seetõttu tundlik viltusele sissekruvimisele. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
Betoonikruvi ECS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et betoonikruvi saavutaks õige paigaldussügavuse sõltumata võimalikust auku jäänud puurimistolmust.
